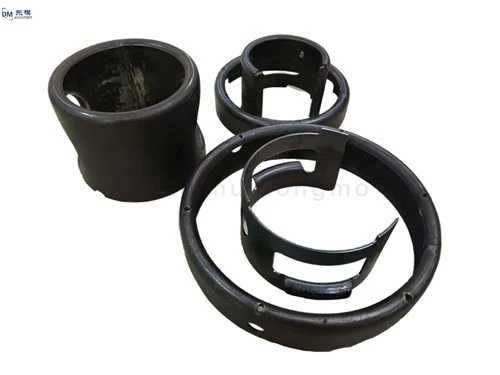

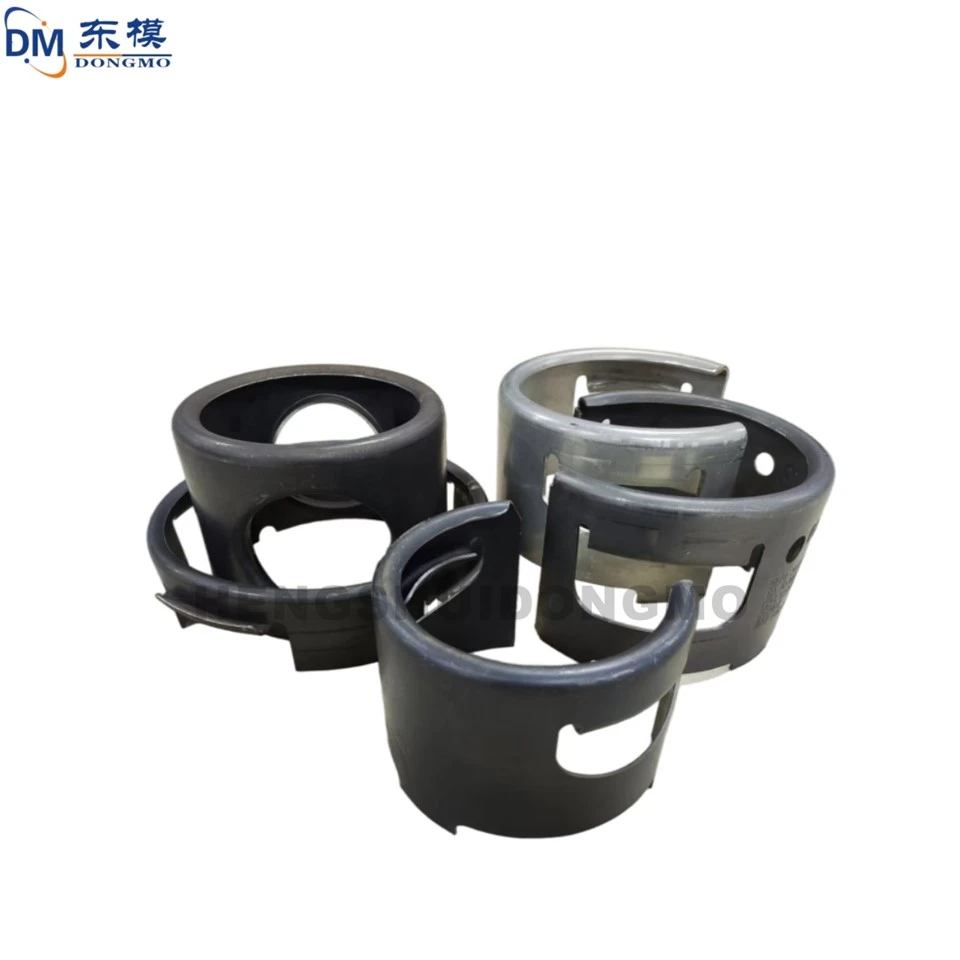

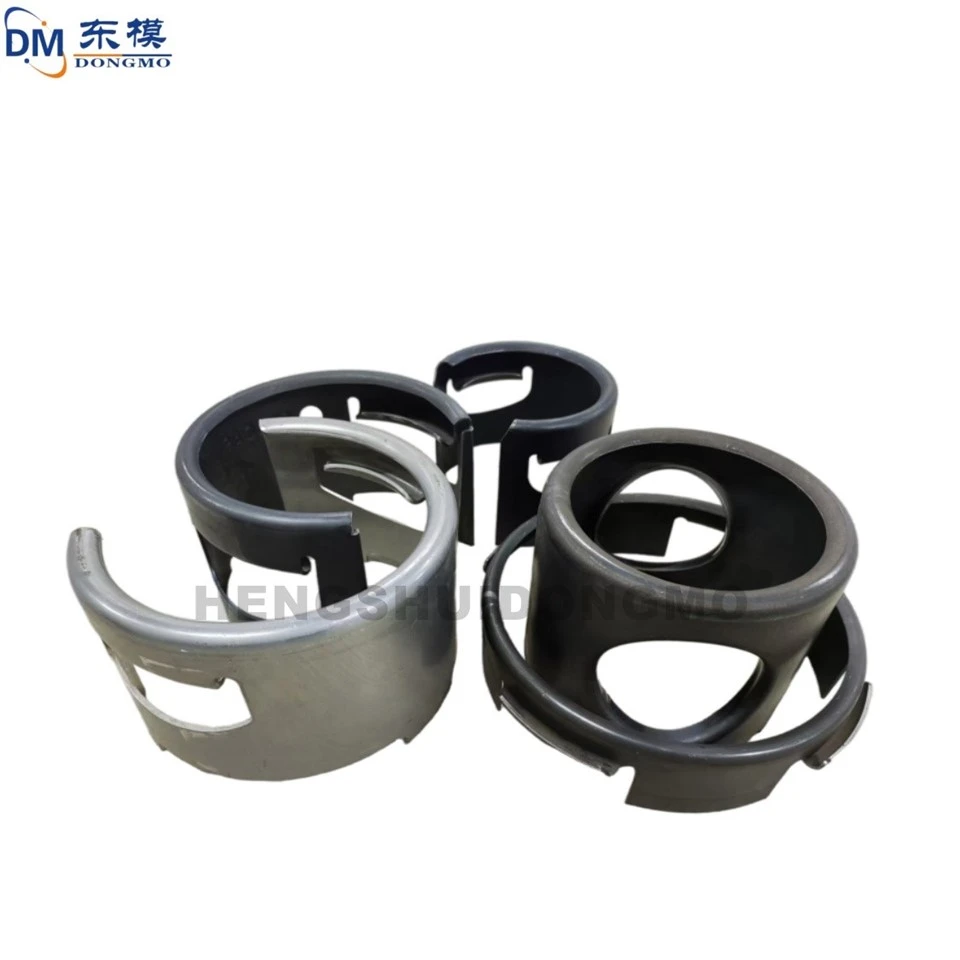

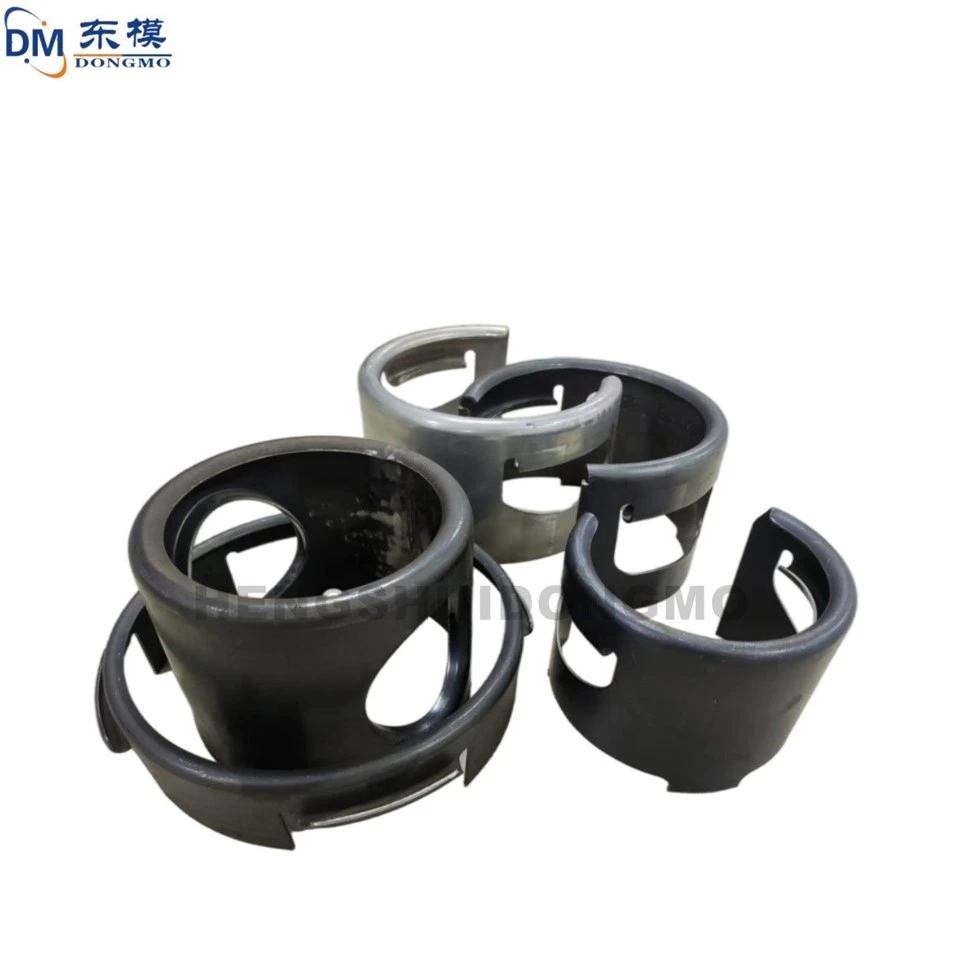

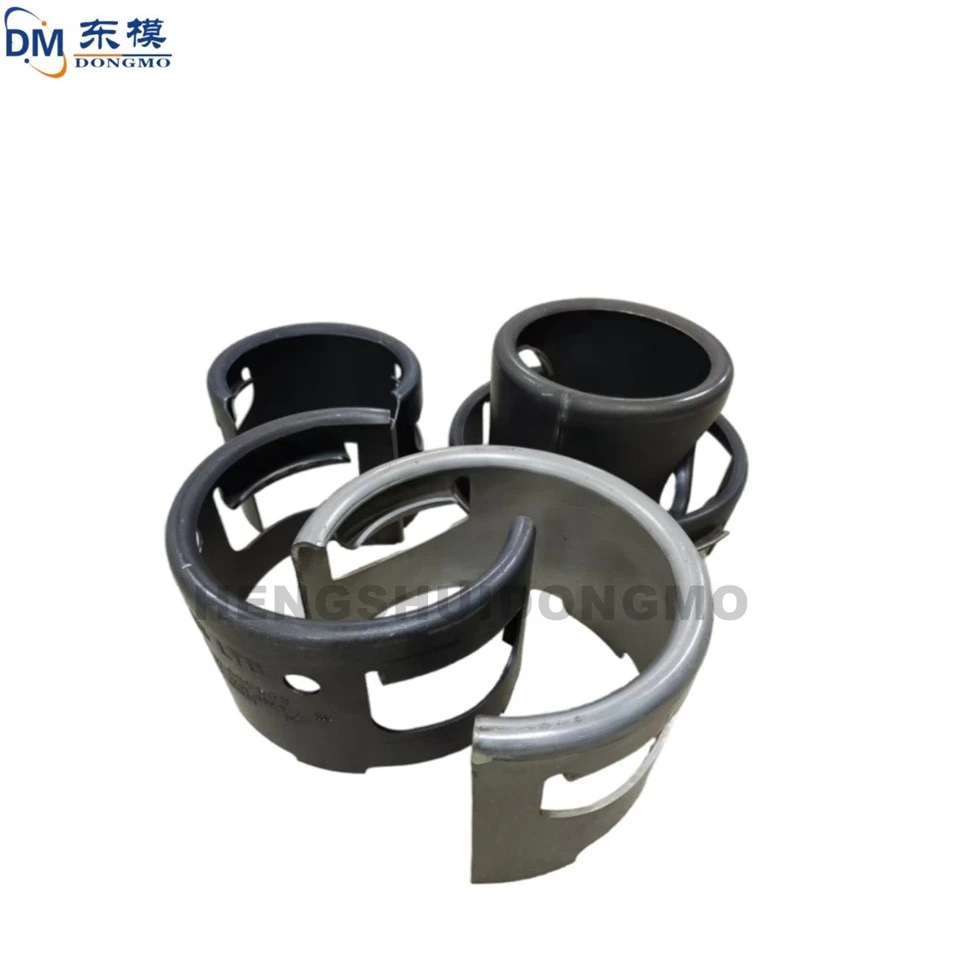

قالب مهر زنی پایه صنعتی فلزی; قالب مهر زنی پایه سیلندر LPG

فناوری Ultra Stamping به طور گسترده در صنایع خودروسازی، لوازم خانگی و هوافضا استفاده می‌شود که با راندمان شکل‌دهی بالا، استفاده از مواد بالا و دقت پردازش بالا مشخص می‌شود. قالب‌ها تجهیزات اصلی در{2}}فرایند مهر زنی فوق‌العاده هستند و عملکرد آنها مستقیماً کارایی تولید و کیفیت محصول را تعیین می‌کند. در طول کارکرد طولانی‌مدت، اجزای آسیب‌پذیر مانند پانچ‌ها، ستون‌های راهنما، و لغزنده‌ها در قالب‌های فوق-در معرض سایش و شکستگی هستند. بهبودهای ساختاری می تواند عمر قالب را افزایش دهد، ثبات فرآیند را بهبود بخشد و هزینه های تولید را کاهش دهد.

برای اجزای آسیب‌پذیر مانند پانچ‌ها، ستون‌های راهنما، و لغزنده‌ها، از فناوری تحلیل المان محدود برای شبیه‌سازی شرایط تنش در طول فرآیند مهر زنی استفاده می‌شود و مناطق تمرکز تنش را به‌طور دقیق شناسایی می‌کند. بهبود ساختار پانچ: افزودن دنده‌های تقویت‌کننده حلقوی، بهینه‌سازی مقطع-به شکل ذوزنقه‌ای، و تنظیم شعاع انتقال روی 0.3-0.5 میلی‌متر برای توزیع یکنواخت تنش، کاهش آسیب خستگی و بهبود پایداری سازه. بهبود ساختار ستون راهنما: افزودن شیارهای ضد لغزش به بخش راهنما، بهینه سازی دقت مناسب بین ستون راهنما و آستین راهنما، و کاهش سایش ناشی از لرزش. بهبود ساختار لغزنده: افزایش ضخامت قطعات تحمل‌کننده تنش و بهینه‌سازی فاصله مناسب بین لغزنده و ریل راهنما برای جلوگیری از شکستگی ناشی از تمرکز تنش.

قطعات سایش از مواد آلیاژی جدید-با عملکرد بالا ساخته شده اند. پانچ ها از فولاد SKH-9-سرعت بالا، ستون های راهنما از فولاد بلبرینگ GCr15 و لغزنده ها از فولاد قالبی H13 ساخته شده اند. سطح تحت عملیات نیتریدینگ گاز در دمای 500-550 درجه به مدت 8 تا 12 ساعت، در نتیجه ضخامت لایه نیترید شده 0.15-0.3 میلی متر و سختی سطحی بیش از HV800، مقاومت در برابر سایش و مقاومت در برابر خوردگی را افزایش می دهد. عملیات حرارتی از خاموش کردن خلاء و به دنبال آن معتدل در دمای پایین استفاده می‌کند، با دمای خاموش کردن در 1050-1080 درجه و درجه حرارت 200-220 درجه کنترل می‌شود. این تعادل بین سختی و چقرمگی را بهینه می کند، سختی HRC58-62 را برای قطعات سایش به دست می آورد، نیازهای مهر زنی با فرکانس بالا را برآورده می کند و عمر مفید را 2 تا 3 برابر در مقایسه با قطعات سایش سنتی افزایش می دهد، در نتیجه فرکانس نگهداری را کاهش می دهد.

قطعات سایش دارای طراحی مدولار و استاندارد هستند. پانچ‌ها، ستون‌های راهنما و لغزنده‌ها همگی از ابعاد استاندارد استفاده می‌کنند و با پیچ و مهره محکم می‌شوند و امکان جداسازی و تعویض سریع را فراهم می‌کنند. زمان توقف برای نگهداری به کمتر از یک ساعت کاهش می یابد و تداوم خط تولید را بهبود می بخشد. این قالب مجهز به حسگرهای لرزش و سایش است که به یک سیستم نظارت هوشمند برای جمع‌آوری داده‌های عملیاتی{3}در زمان واقعی قطعات آسیب‌پذیر متصل هستند. هنگامی که سایش به 0.01 میلی متر می رسد یا فرکانس ارتعاش از حد استاندارد فراتر می رود، سیستم به طور خودکار هشدار می دهد تا به کارکنان یادآوری کند که قطعات را به موقع نگهداری و تعویض کنند، بنابراین تبدیل مدیریت قالب به سمت هوشمندسازی و دیجیتالی شدن را ارتقا می دهد.
